紅外反射式平行光管
平行光管是常用的光學檢測儀器，透射式光學系統由于受到光學材料的限制,很難做到很大口徑和輕量化設計,反射式系統受材料限制小,便于輕量化,完全沒有色差,各種波長光線所成的像是嚴格一致完全重合的,可以在紫外到紅外的很大波長范圍內工作,傳輸能量大,系統透過率高。
關鍵詞：
紅外反射式平行光管
咨詢熱線：
紅外反射式平行光管
平行光管是常用的光學檢測儀器，透射式光學系統由于受到光學材料的限制,很難做到很大口徑和輕量化設計,反射式系統受材料限制小,便于輕量化,完全沒有色差,各種波長光線所成的像是嚴格一致完全重合的,可以在紫外到紅外的很大波長范圍內工作,傳輸能量大,系統透過率高。而且光路可以折疊設計，減小系統的尺寸，所以一般均采用反射式系統。而在球面反射鏡和非球面反射鏡兩種方案中,拋物面反射鏡是最常使用的反射鏡。
1.系統組成
采用同軸光學系統，主反射鏡為一拋物面，再加一次平面反射鏡，折轉光路90度，聚焦到焦點。
系統光路圖
在拋物面的焦點處，放置各種分劃板，高斯目鏡，自準直照明系統或黑體輻射源，與主、次反射鏡一起組成同軸反射式平行光管。

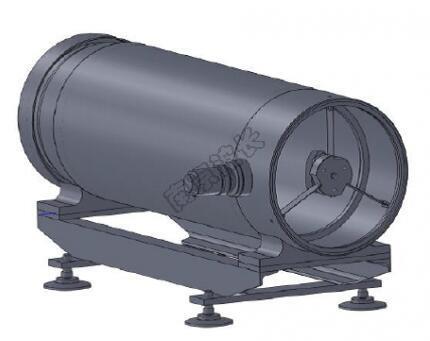

外形圖見下圖：
外形圖
2.主反射鏡技術參數
焦距：1021.5mm +/- 1%
口徑：250mm+/-10mm
像質：PV值<=λ/8(λ=632.8nm)
鍍反射膜。
3.主要功能
具有自準直功能、焦距測量功能、提供可見光和紅外的無限遠目標。
配高斯目鏡，平面反射鏡，可以進行自準直工作;
可見光可以測試焦距，配波羅板。
配熱像靶標，可以測試熱像鏡頭或系統的空間分辨力。
4.可見光附件
配分劃板、波羅板、鑒別力板等;
配兩塊平行平晶，直徑50mm左右、平行度<=15’’;
配可調式反射鏡，直徑150mm左右,N<=3;
5.紅外附件
配帶溫控面元黑體;測量溫度30°C到90°C，精度1°C.
配針孔靶、四桿靶標若干。
6.平臺一套
用于放置平行光管的平臺一套。
主反口徑250mm 焦距1021mm
